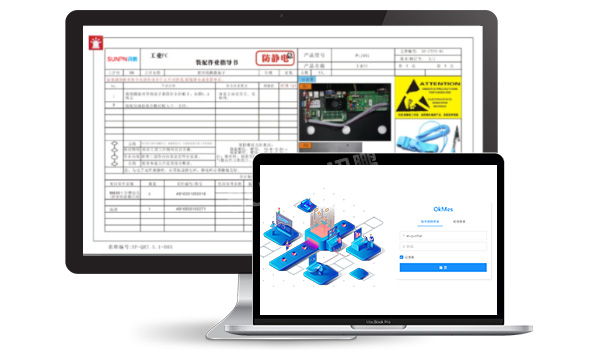

E-SOP工位终端_无纸化指导书系统

E-SOP电子作业指导书系统硬件

“SOP+”系统工位显示终端可用于展示电子作业指导书与工位数据采集。其硬件方案有“主机加显示器”或“工业一体机”两类，可选安卓与win系统。选购正确的终端硬件至关重要。安卓或Win主机连接液晶显示器组成工位终端，主机小巧轻便，提供USB、LAN、TF卡槽、音频和高清多媒体接口，累计销量超5万台，稳定可靠，性价比更突出。工位一体机支持触屏控制，人机交互更便捷。一体化设计与触摸功能是SOP系统功能扩展、二次开发、硬件部署的最优选择。五种尺寸可选，适应多种工位场景和成本控制。

ESOP系统+电子作业指导书解决方案

生产型工厂是否还在面临人员培训耗时久、换线效率低、质量风险不可控等问题？

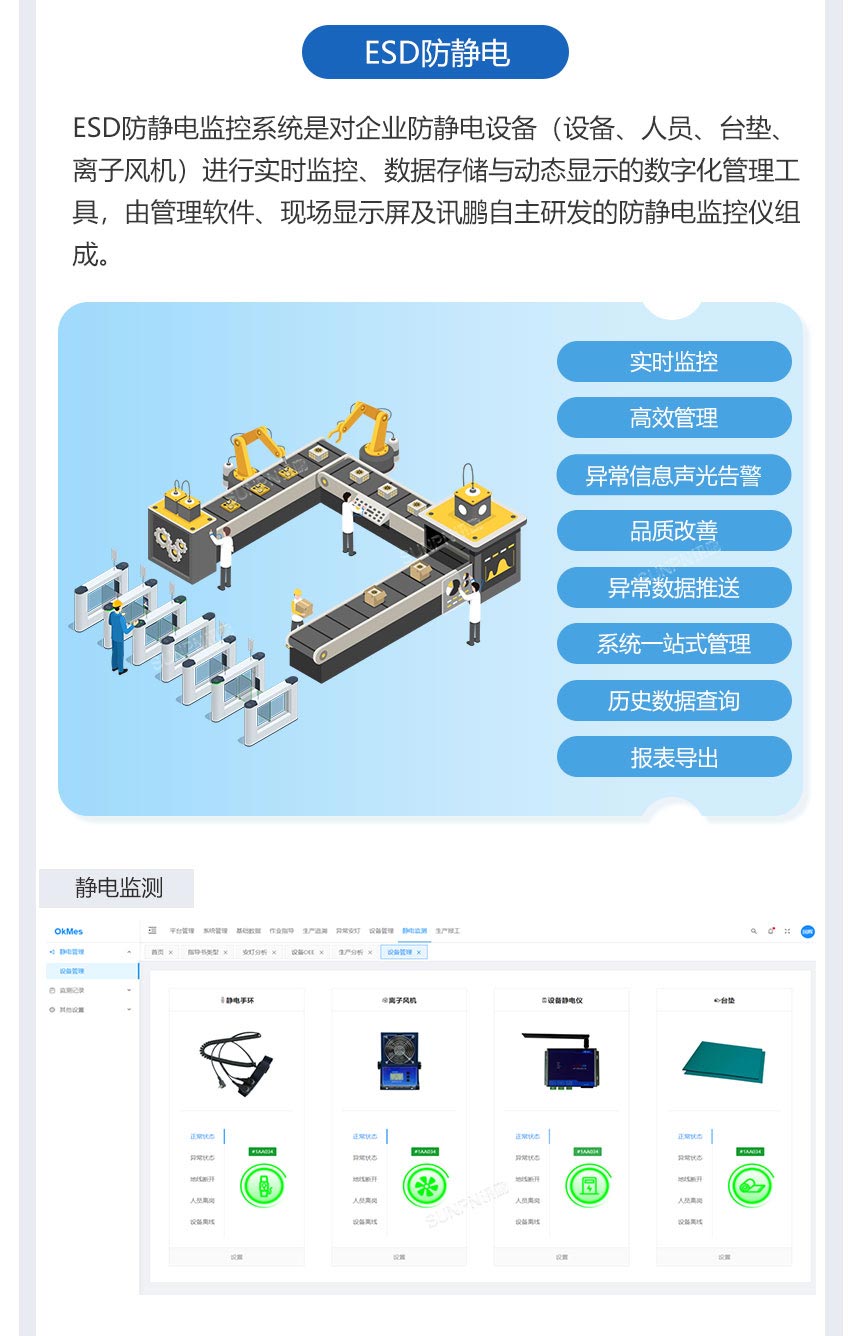

讯鹏SOP+系统专为生产而开发，助力工厂打造数字化管理。软件平台融合生产追溯、SOP无纸化、生产看板、安灯呼叫、ESD防静电监控、设备管理系统等，让用户拓展无忧。后台支持远程运维，作业端在线监测、播放内容、设备程序及硬件版本了如指掌，应用更新直接单点或批量更新。结合应用场景灵活选择SOP发放模式，文件支持系统导入或对接MES、PLM软件自动获取，文件类型图片、word、Excel、PPT、PDF 、MP4视频。作业端设备支持硬件加速，保障运行流畅，软件满足文件搜索、视频窗口、文件放大缩小、横竖屏功能。

为满足集团化应用，实现SaaS化多分厂架构，自定义审核流程、印章、多语言切换等功能。

随着工业革命的兴起，生产规模不断扩大，产品日益复杂，分工日益明细，品质成本急剧增高，各工序的管理日益困难。传统行业在智能化进程上速度并不一致，传统工艺卡片的特点是信息扁平和静态，执行效率很低。现场工人除了工艺文件外，还需要仔细翻阅大量的关联图纸、标准。且工艺卡片上的描述往往很简单，需要结合自身经验消化理解。因此，必须以作业指导书形式统一各工序的操作步骤及方法。而E-SOP无纸化电子作业指导书系统应运而生。

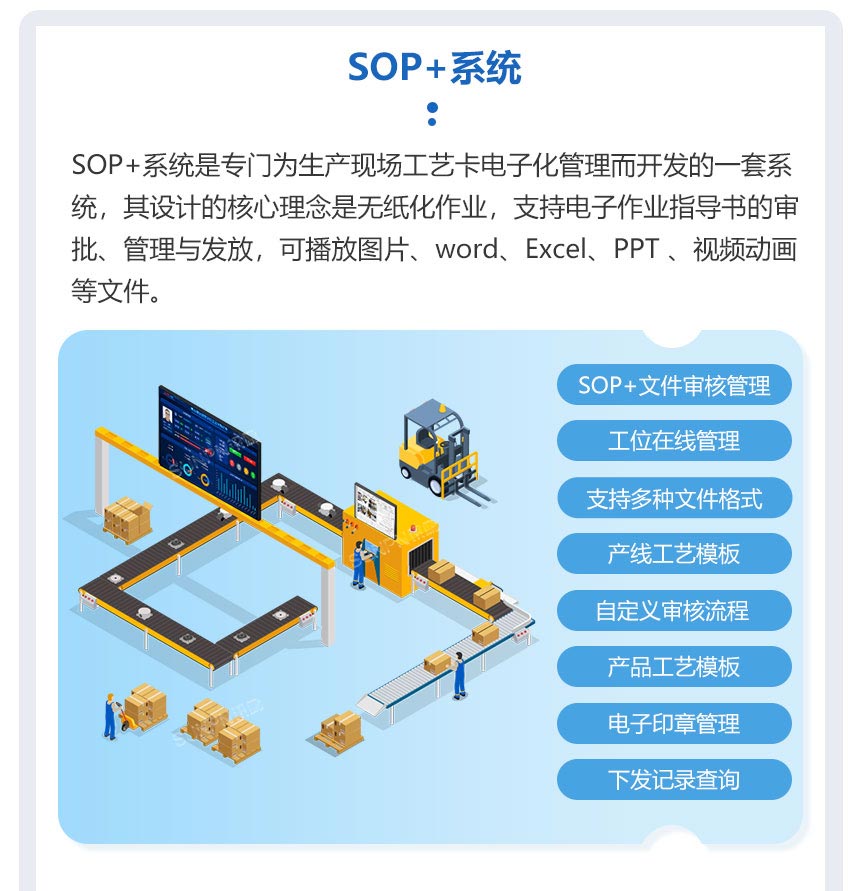

ESOP系统

讯鹏E-SOP系统专门为生产现场管理开发的一套系统，由服务器、客户端和工位显示终端组成，E-SOP工位终端的主要功能是显示电子作业指导书与反馈工位生产信息，有安卓主机加显示器、Win主机加显示器和安卓一体机3种硬件方案选择。

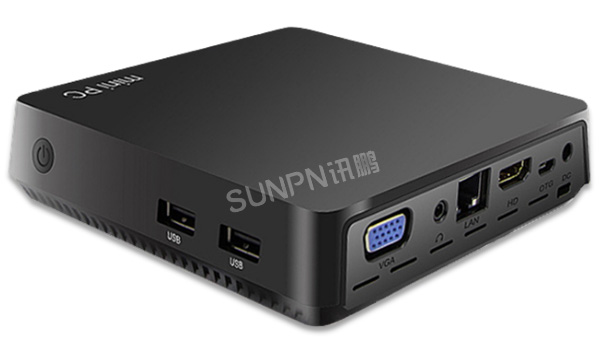

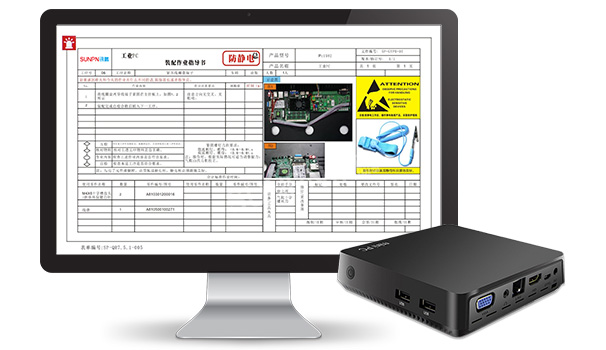

安卓主机与Win主机相当于一台电脑主机，与显示屏组成一个完整工位显示终端，产品小巧轻便，安装简单，稳定可靠，接口齐全，提供USB、LAN、TF卡槽、音频和高清多媒体等接口。是随着作业的顺序，对符合每个生产线的生产数量的每个人的作业内容及安全、品质的要点进行明示。而且不仅支持无纸化电子作业指导书的管理与发放，还是一个集成了安灯和生产看板的多功能系统。

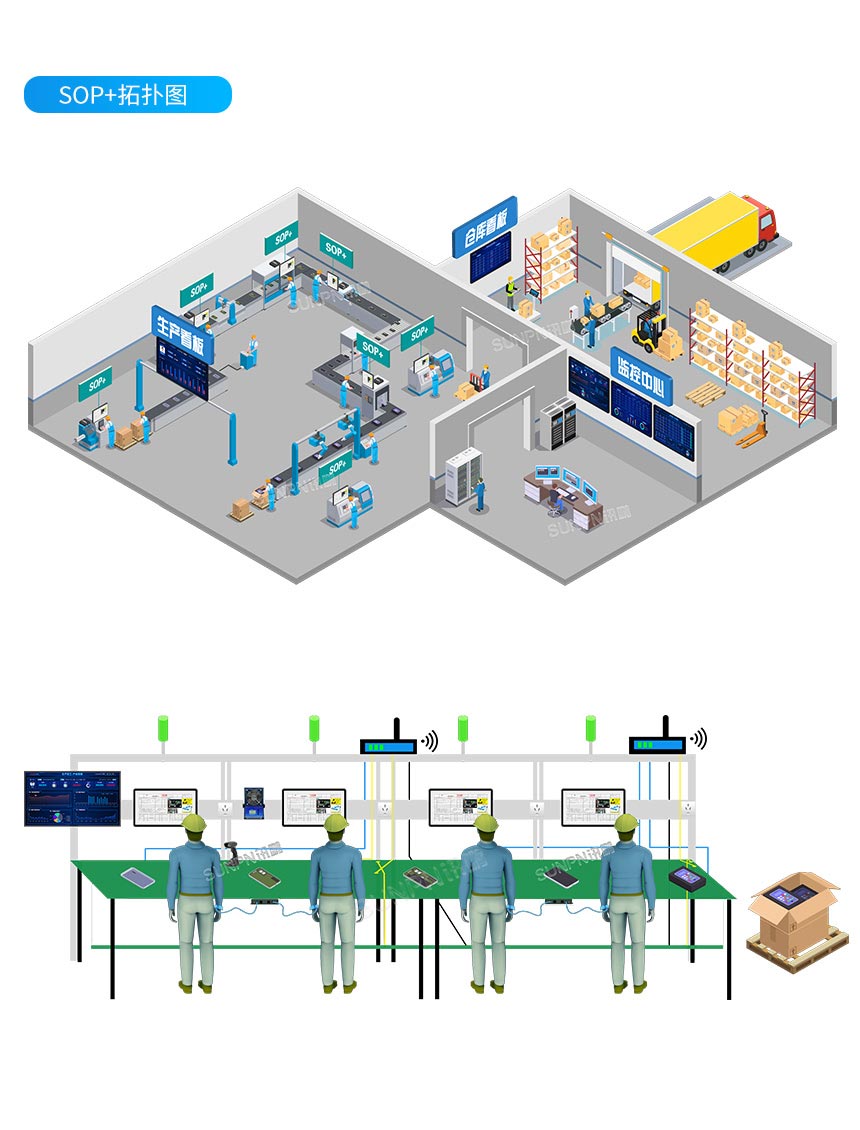

一、E-SOP系统架构

二、E-SOP工位终端的特点：

1、适应不同工厂多变的工艺要求。

2、前端主动推送显示SOP，以符合实际现场作业需求。

3、系统可快速部署、操作简便易上手。

4、系统维护简易、无需额外的耗材成本。

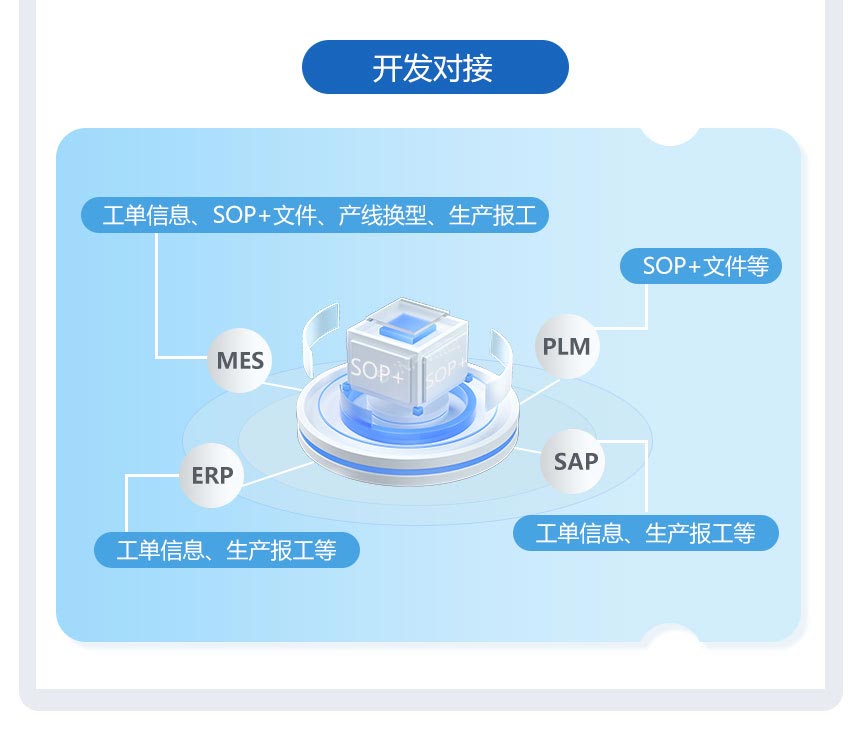

5、系统可扩展性好，可无缝集成MES等第三方系统。

6、信息、公告、紧急通知等实时发布，—步到位。

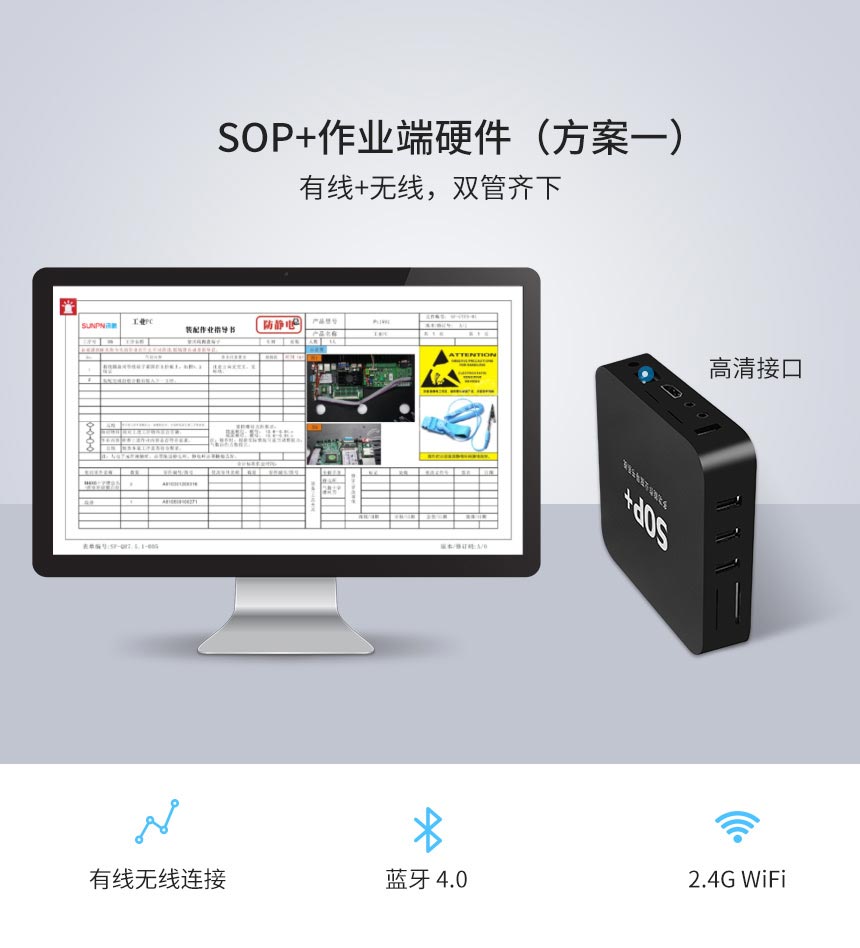

三、E-SOP系统+硬件方案一

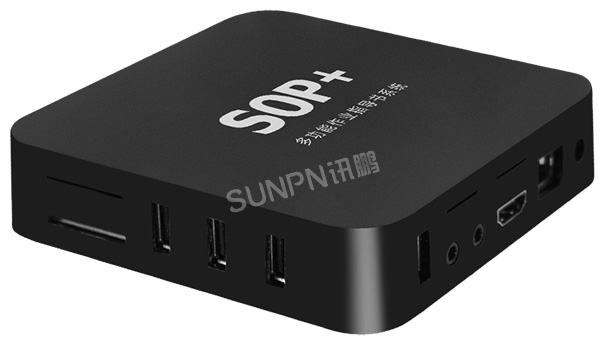

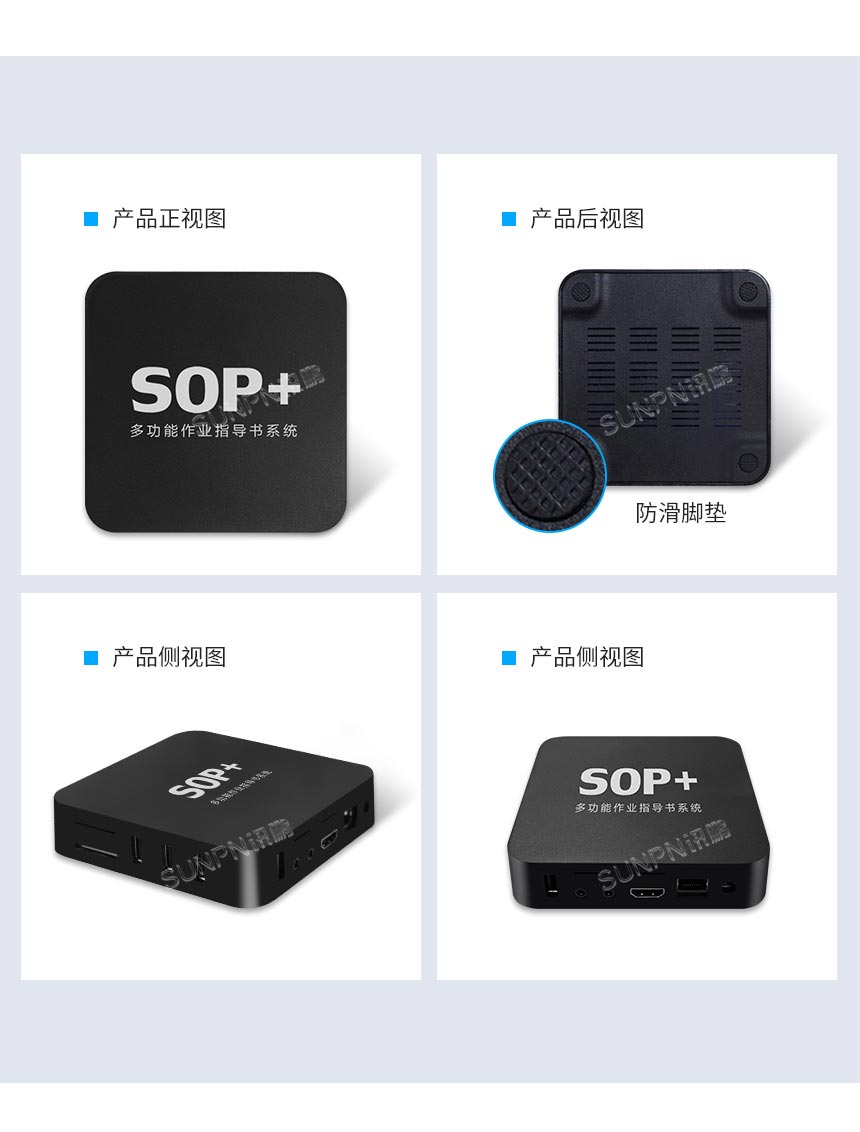

ESOP系统控制器

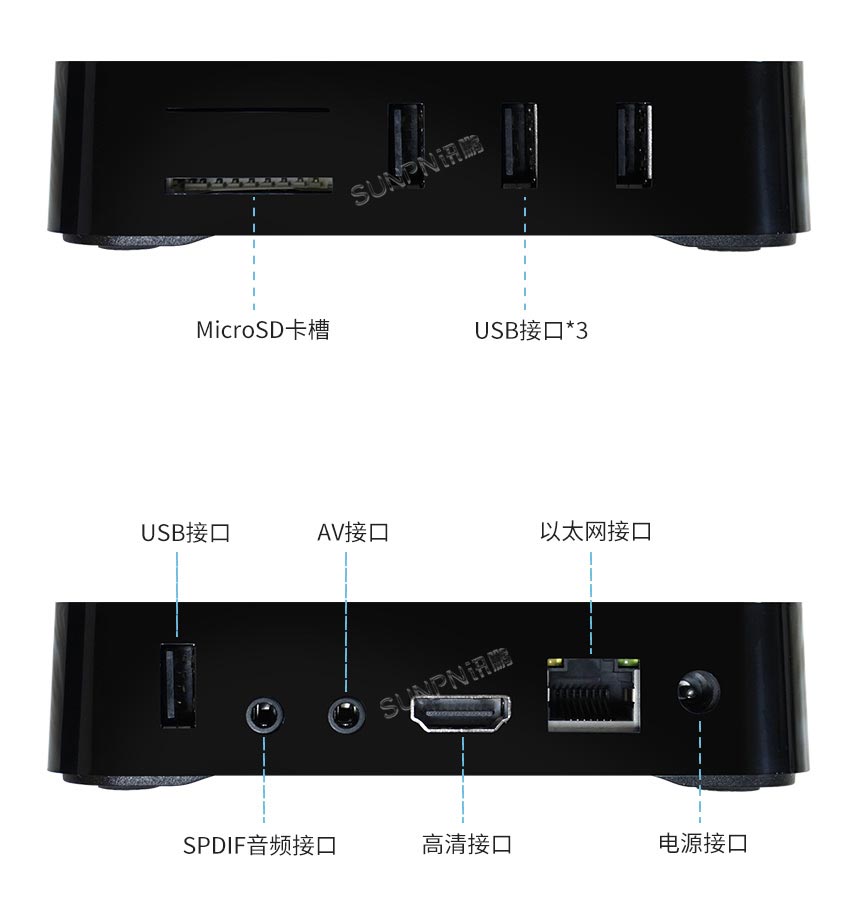

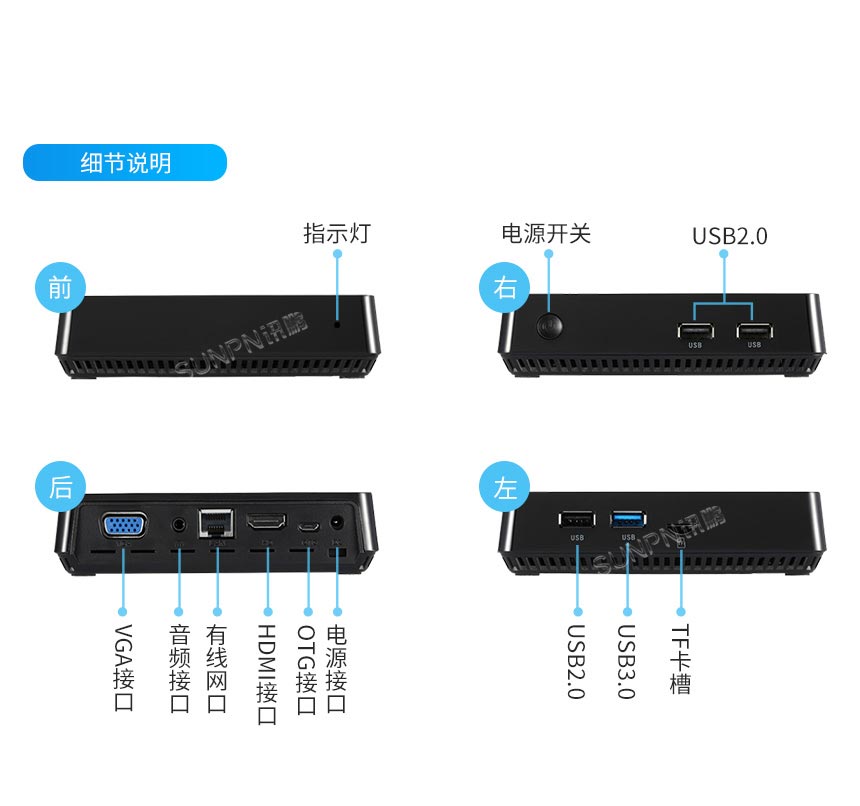

ESOP系统控制器细节说明

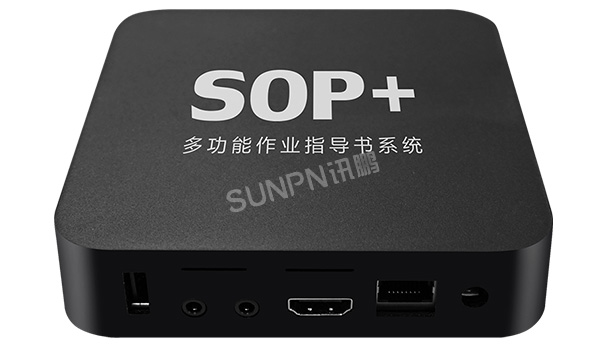

ESOP系统控制器

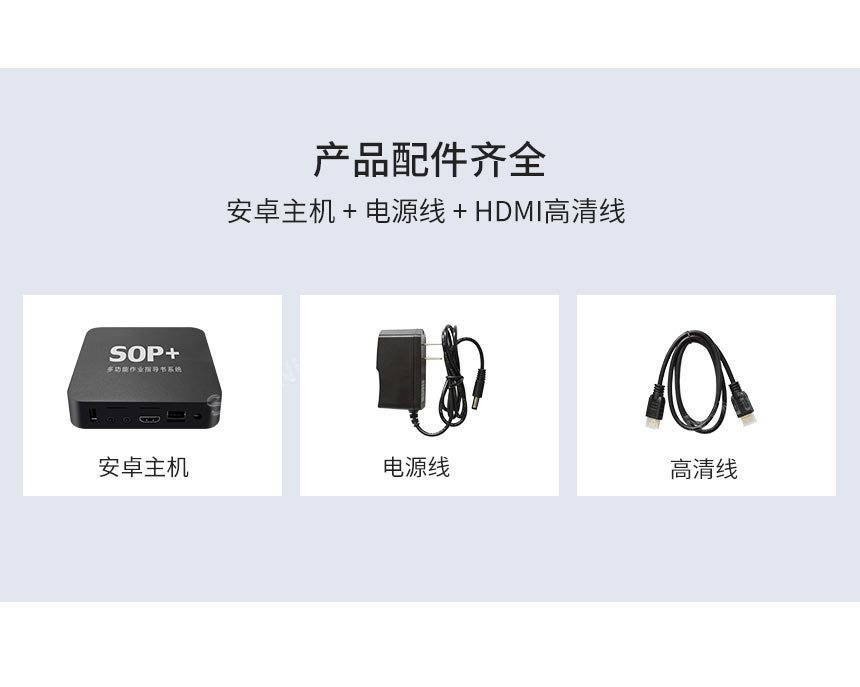

讯鹏ESOP系统相关配件

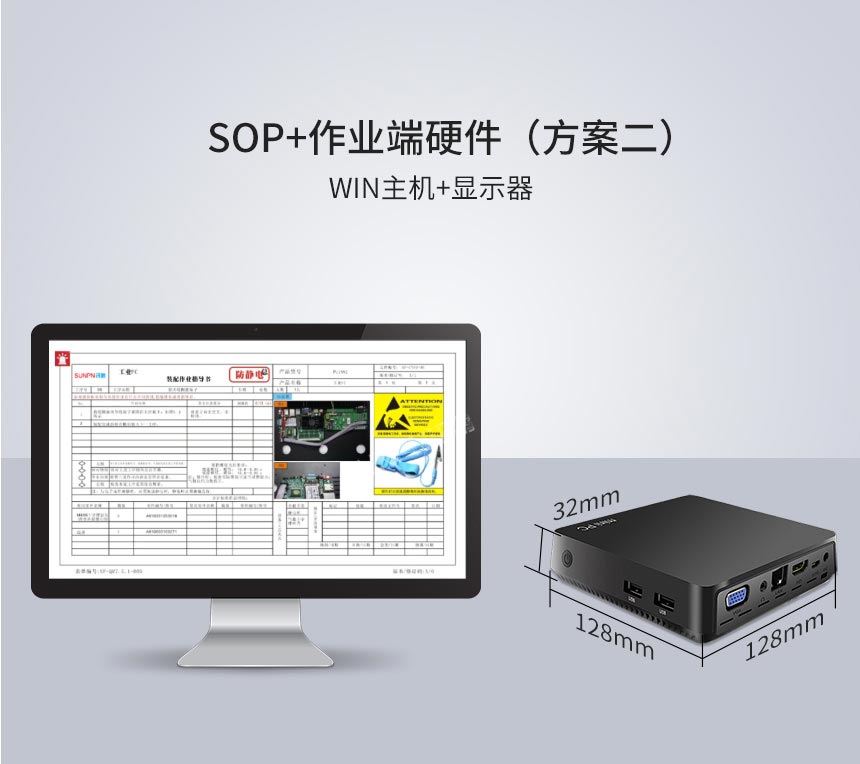

四、E-SOP系统+硬件方案二

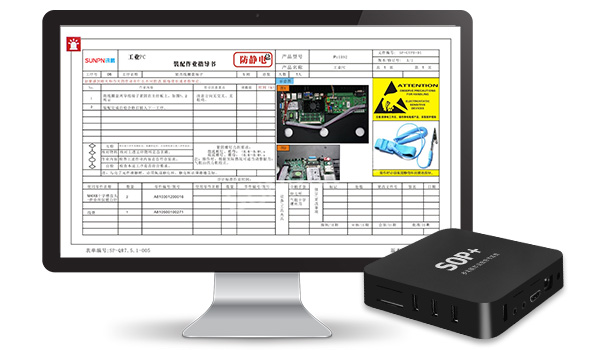

讯鹏ESOP系统硬件

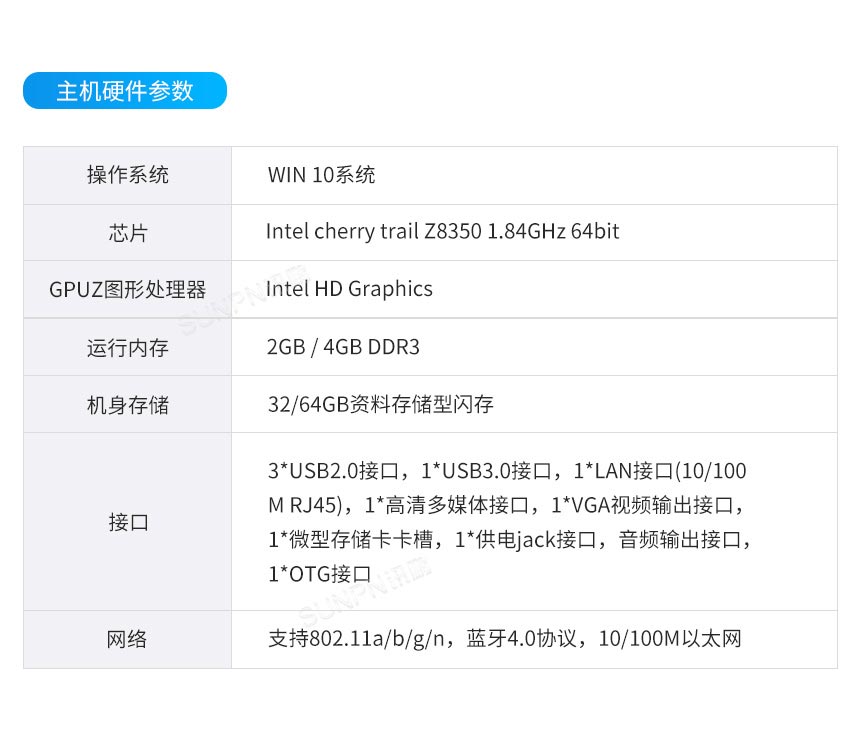

讯鹏ESOP系统主机及参数

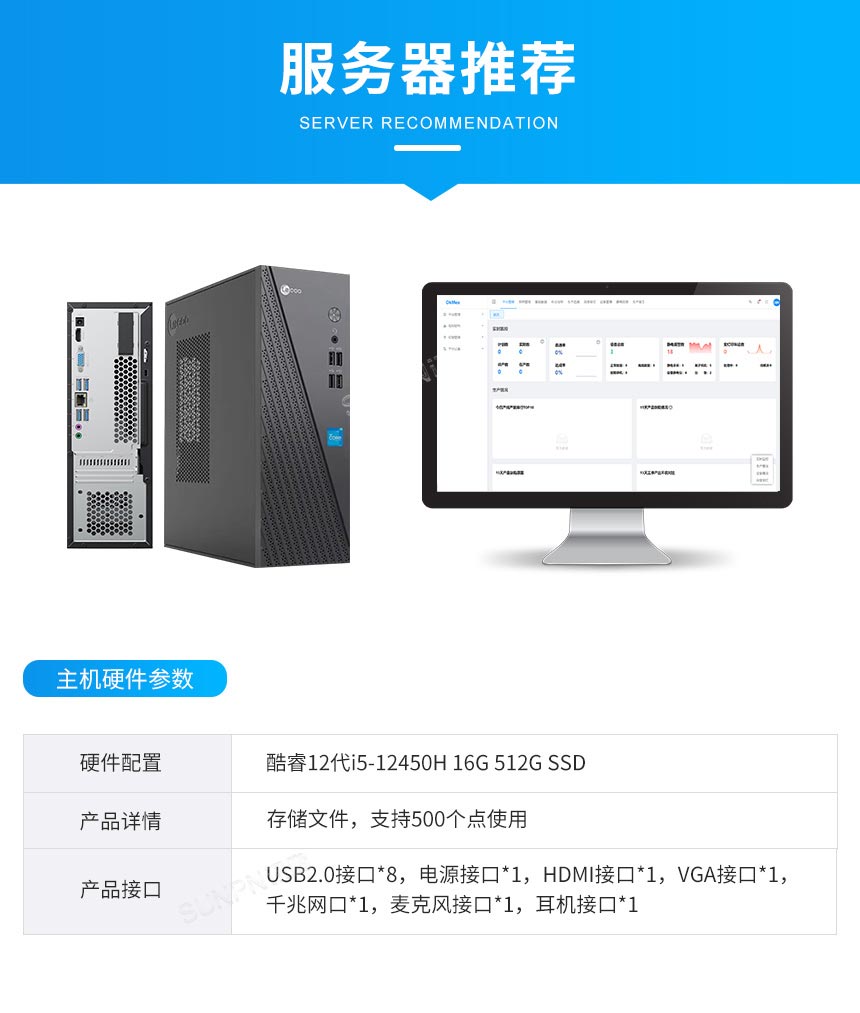

五、ESOP系统网络服务器推荐

讯鹏ESOP系统服务器及参数

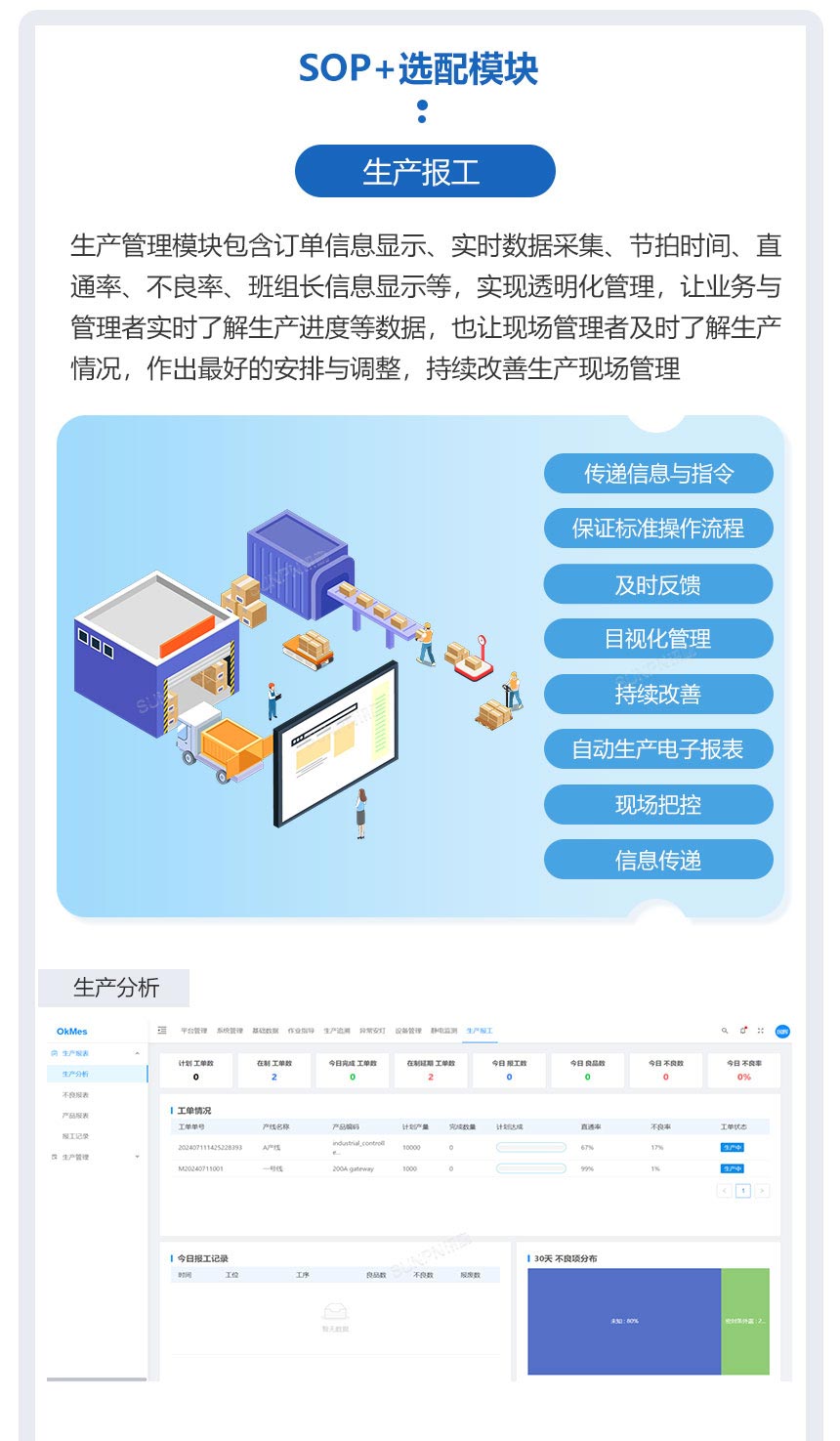

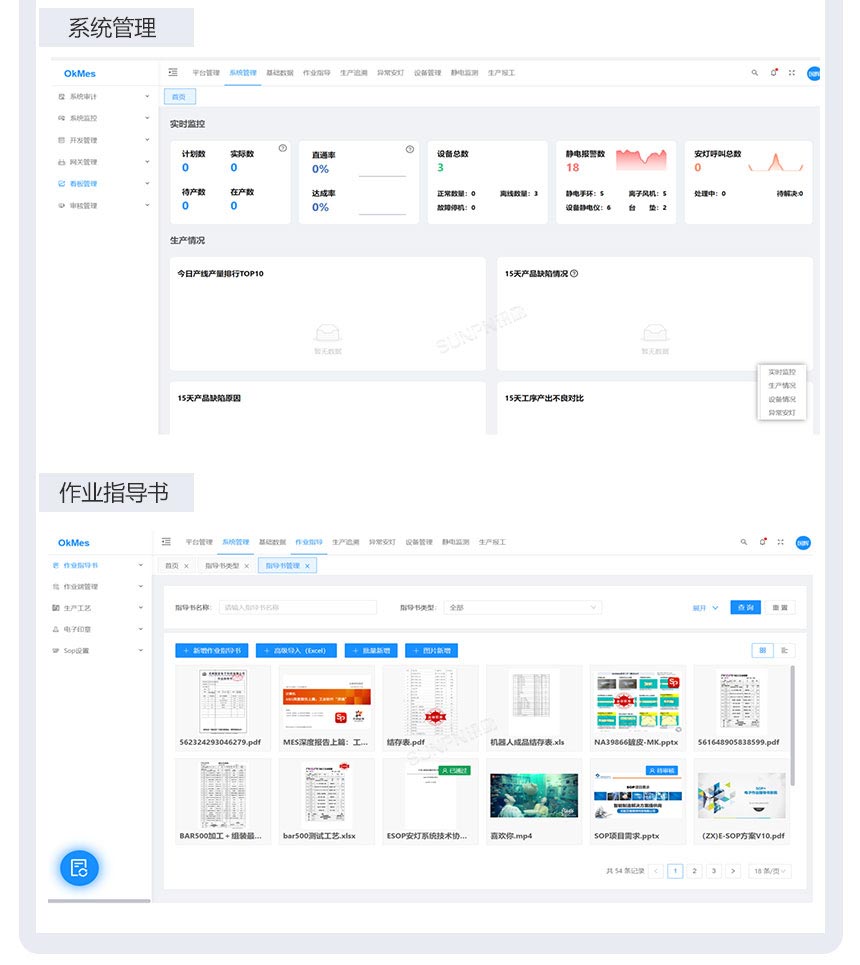

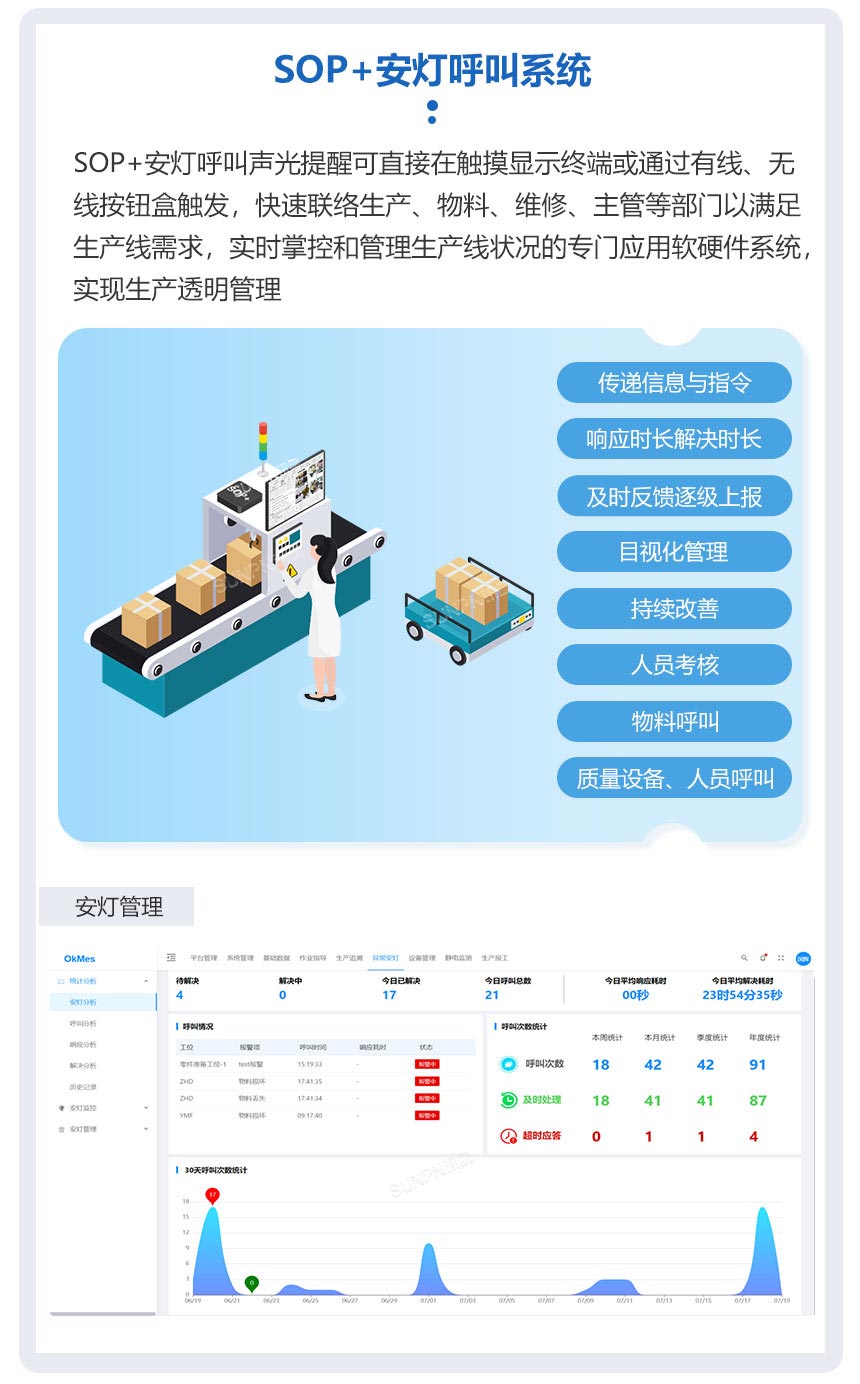

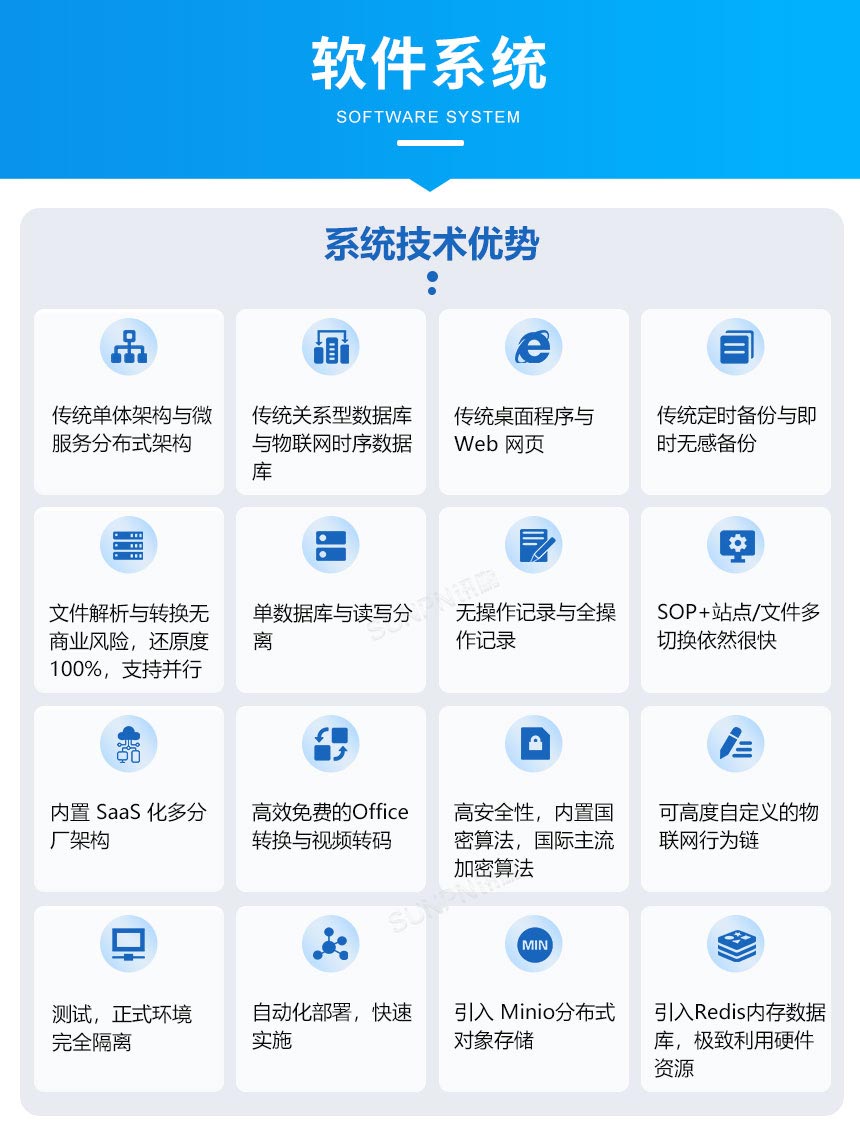

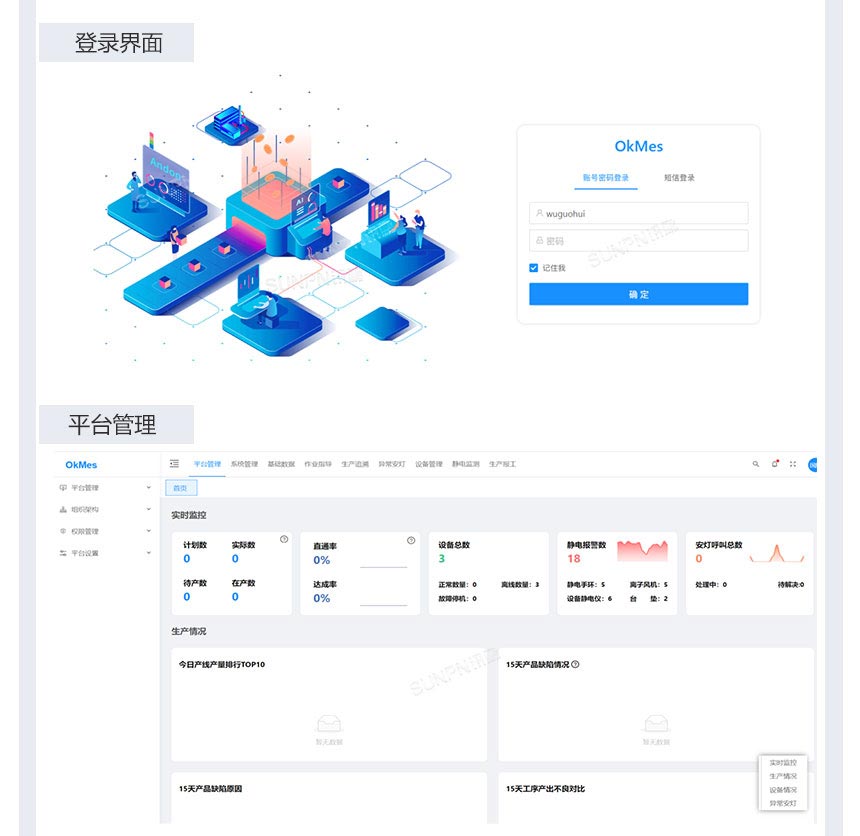

六、讯鹏ESOP系统软件介绍

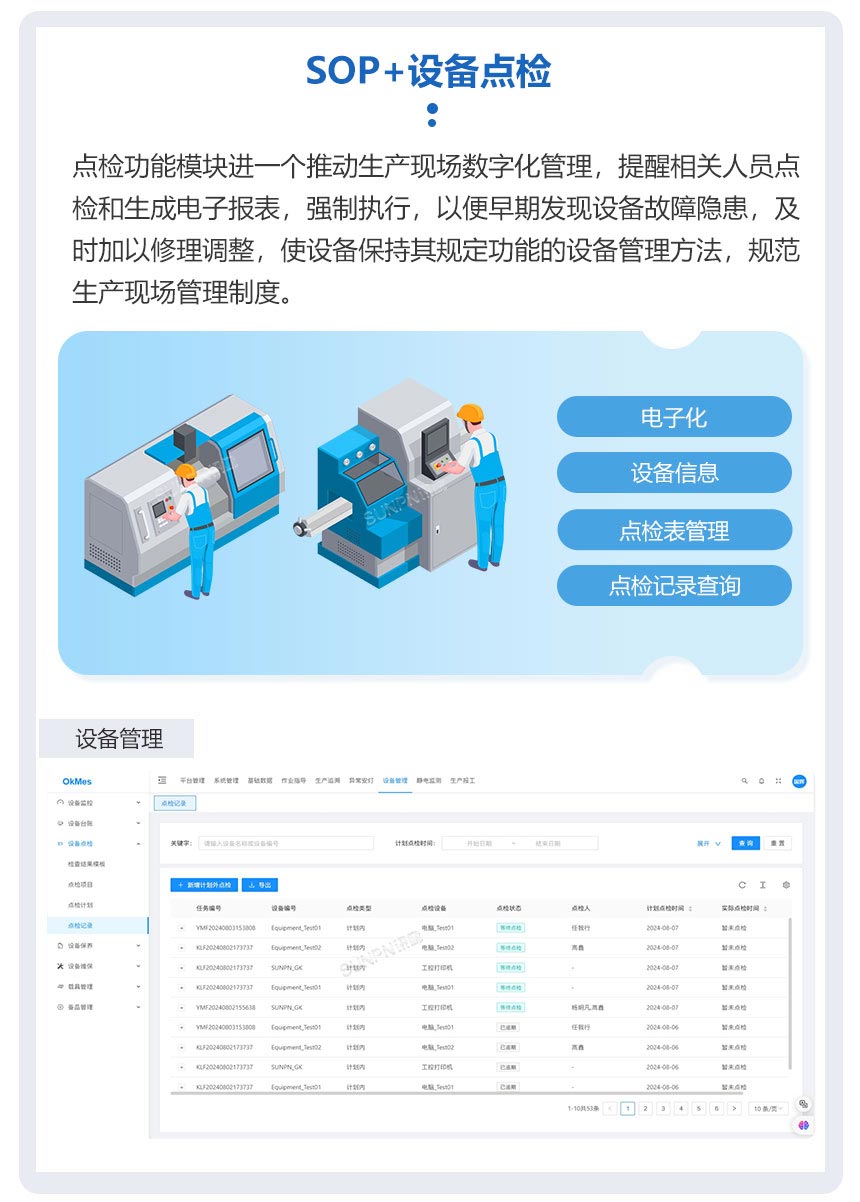

讯鹏ESOP系统软件功能

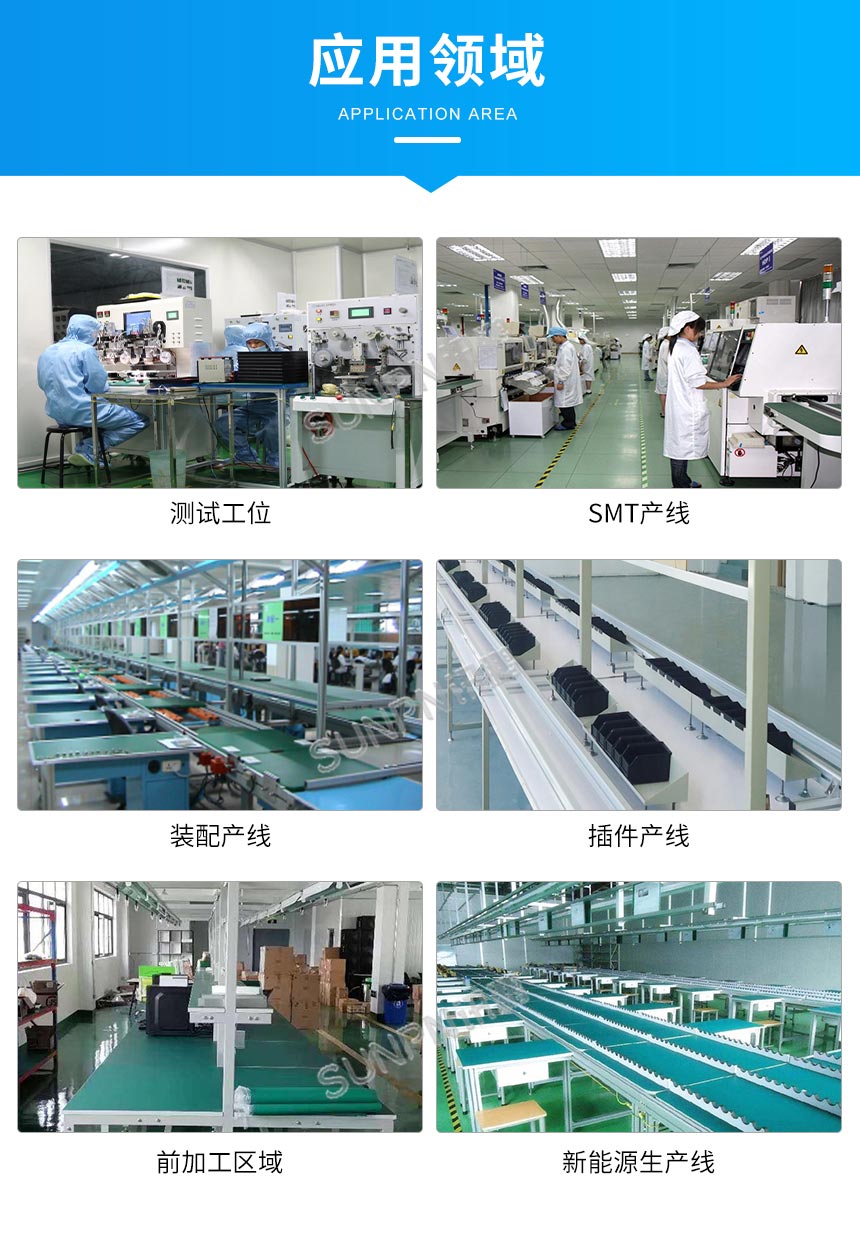

七、讯鹏ESOP系统应用领域

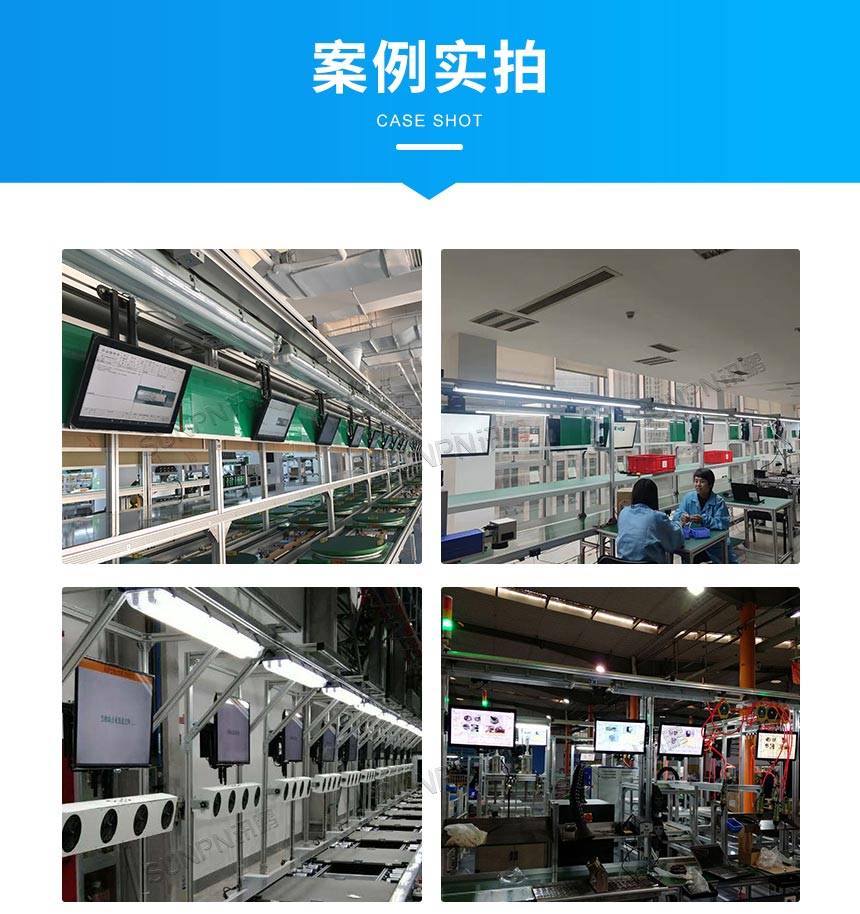

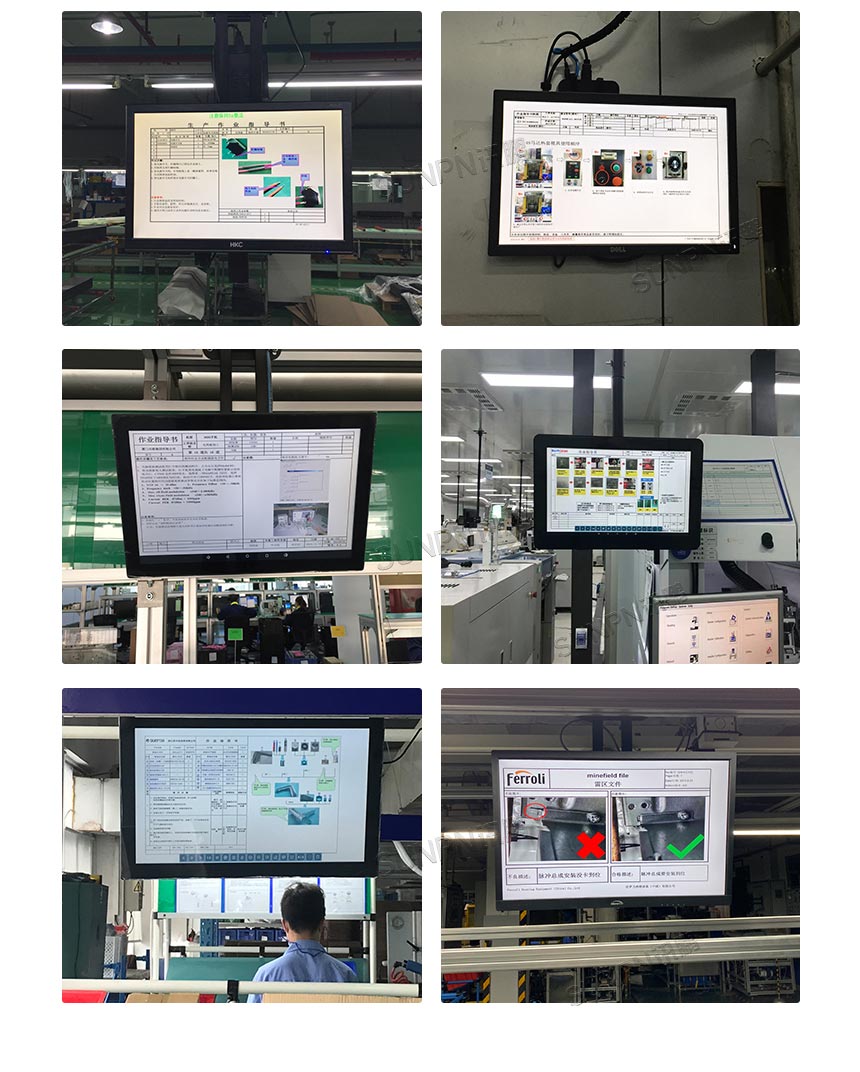

八、讯鹏ESOP系统实拍案例

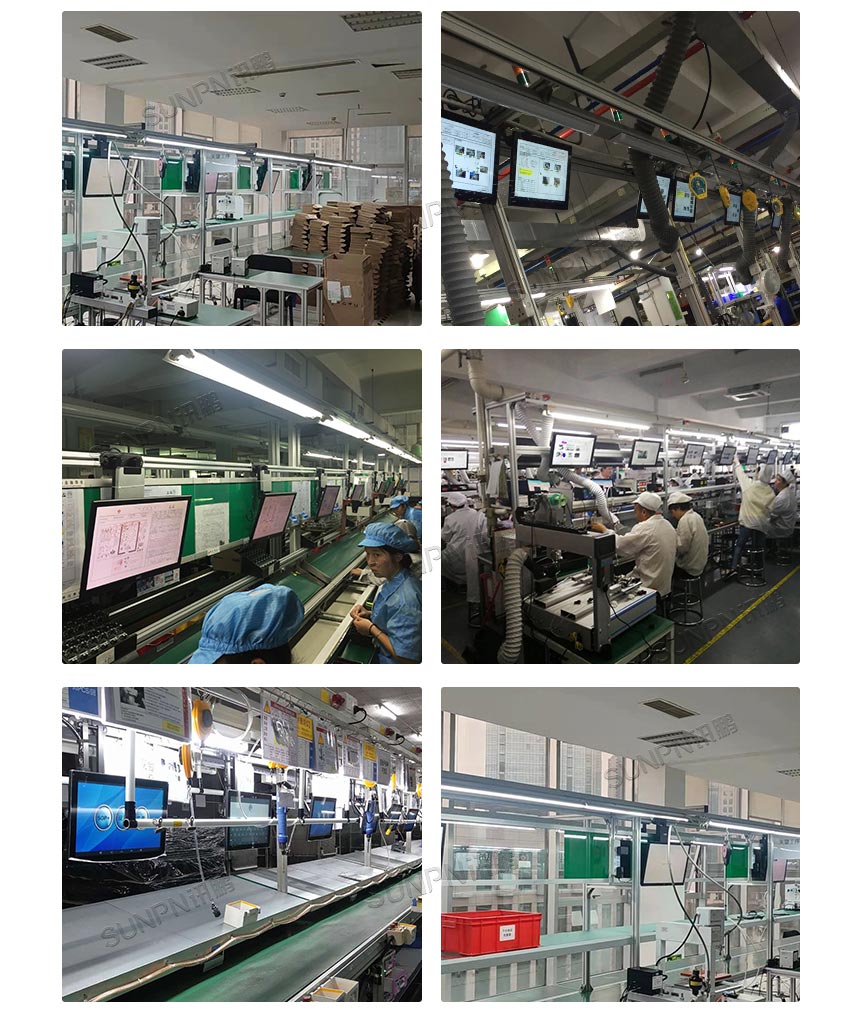

ESOP系统案例实拍

作者：XF

主机硬件参数

操作系统	Android 7.1
芯片	RK3328 Quad-Core 64bit Cortex-A53
GPUZ图形处理器	Mail-450 4核600MHz
运行内存	2GB DDR3(4G 可选)
机身存储	16GB(32G/64G可选)
电源	DC 5V/2A
电源指示灯(LED)	通电 :蓝色待机 :红色

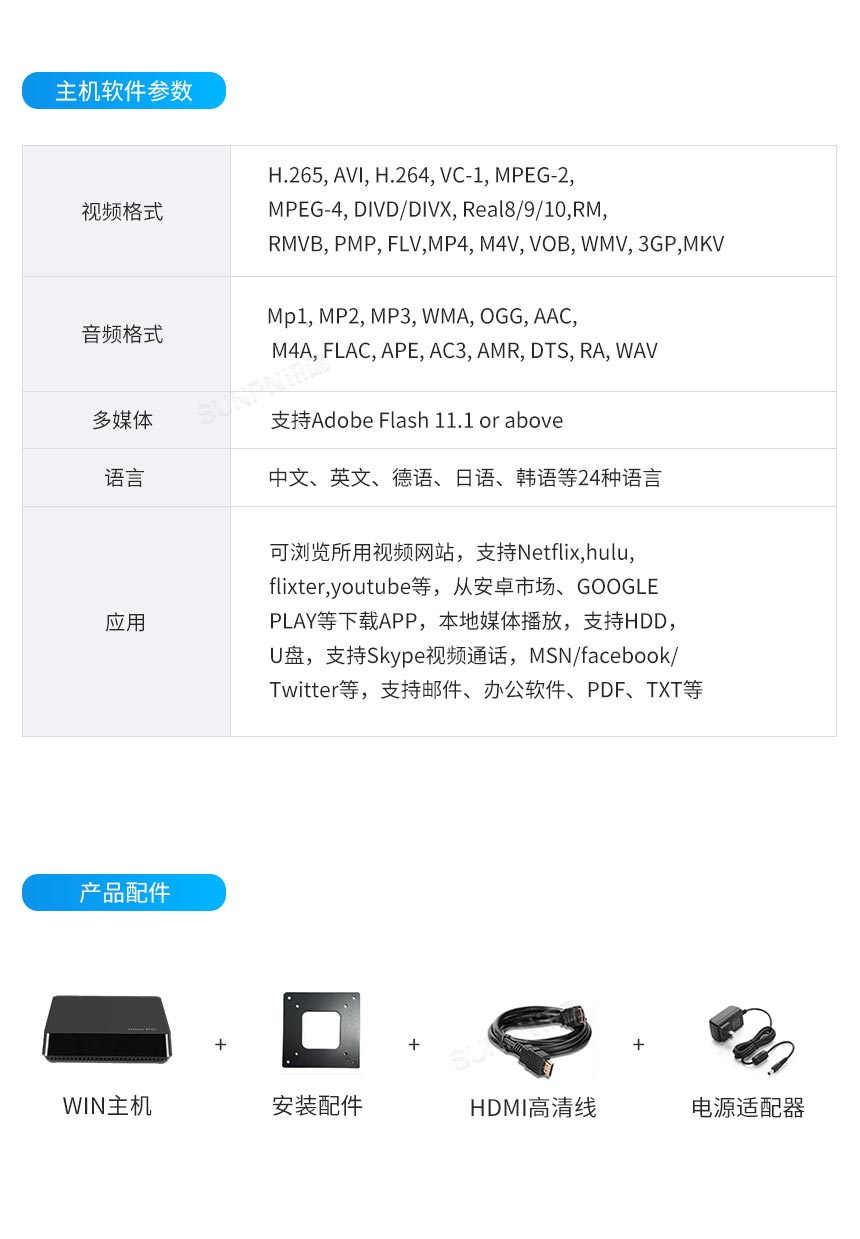

主机软件参数

支持解码器格式	4KVP9 视频解码，H.265/H.264 视频解码1080P 视频解码(VC-1.MPEG-1/2/4.VP6/8)
支持媒体格式	Avi/Ts/Vob/Mkv/Mov/lSO/wmv/asf/flv/dat/mpg'mpeg
支持音频格式	MP3/WMA/AAC/WAV/OGG/DDP/HD/FLAC/APE
USB 接口	1个USB 3.0和3个USB 2.0
读卡器	SD cards
硬盘文件系统	FAT16/FAT32/NTFS
支持字幕	SRT/SMI/SUB/SSA/IDX+USB
最高支持分辨率	4K (4096x2160 pixel )
支持语言	英语/法语/德语/西班牙语/意大利语/等多种语言
LAN(局域网)	以太网:10/100 standard RJ-45
无线网络	WiFi 2.4G
鼠标/键盘	通过USB支持鼠标和键盘;通过2.4 GHZUSB转换器支持2.4 GHz无线鼠标和键盘
HDMI	HDMI 2.0a for 4k@60Hz
AV	支持
SPDIF/IEC958	Coaxial

SOP+电子作业指导书系统
下载

Q1SOP控制器是什么系统？

SOP控制器安卓7.1系统。

作者：邬国辉

Q2SOP控制器支持最高多少分辨率？

SOP控制器分辨率最高支持 1920*1080。

作者：邬国辉

Q3SOP控制器的信号源输出接口什么类型？

控制器输出接口HDMI接口，我们会配HDMI转VGA的线对接电脑显示器，HDMI的线对接电视机。

作者：邬国辉

Q4SOP控制器的内存是多少？

SOP控制器内存标配是2-16G。

作者：邬国辉

Q5SOP控制器支持播放视频吗？

SOP控制器可以播放MP4格式的视频。

作者：邬国辉

Q6SOP控制器有声音输出吗？

SOP控制器的HDMI接口可以输出声音给电视机，也可以通过喇叭接口接音响。

作者：邬国辉

Q7SOP控制器寿命大概多久？

SOP控制器正常生命周期5-7年。

作者：邬国辉

Q8SOP控制器1个可以带多少个显示器？

SOP控制器一对一和显示器对接。

作者：邬国辉

Q9SOP控制器可以接触摸屏显示器吗？

SOP控制器可以对接触摸显示器，需要调试控制器固件测试。

作者：邬国辉

Q10SOP控制器联网方式支持那种？

SOP控制器联网可以通过WiFi或者网线连接。

作者：邬国辉
