ESD防静电监控系统解决方案的组成和原理分享
在当今的电子制造和高科技产业中,静电放电(ESD)可能导致严重的产品损坏和性能下降,因此 ESD 防静电系统的应用至关重要。而防静电监控系统作为一种先进的解决方案,旨在实时监测和确保防静电措施的有效性。
尽管电子企业已经采取了一定的防静电措施并引入了点检设备,但在作业中仍存在无法及时动态检查防静电措施有效性及失效提示的问题。为了解决这一难题,防静电监控系统应运而生。
一、ESD防静电监控系统简介
ESD防静电监控系统是对企业防静电设备(机器、台垫、离子风机)和人员进行实时监控、数据存储与动态显示的数字化管理工具,由管理软件、现场显示屏及讯鹏自主研发的防静电监控仪组成。
通过防静电监控仪对防静电手腕带和生产设备实时监控,经RS485有线或LORA 无线传输数据至管理软件存储并发送至现场显示屏,让管理人员精准知晓现场静电防护情况,解决工厂长期以来静电监控及数据采集记录难题。
二、ESD防静电监控系统的应用价值
①实时监控:可视化管理,无需人工点检,全自动智能测量、预警、实时提示接地不良的监测点所在。
②品质改善:保持防静电设备和生产设备防静电系统正常运行,控制因静电造成的品质问题,降低生产成本,保障操作员安全。
③高效管理:能让管理者或员工及时发现接地不良位,准确快速解决问题,自动生成数据结果和报表,避人为错误。
④声光报警:现场LED显示屏实时监控与报警,工位除监测仪自带蜂鸣器报警,还可扩展LED警灯。
⑤数据报表:ESD防静电监控系统实现目视化看板管理与系统报表分析,提供数据助管理者快速决策,支持与第三方系统打通,促进企业平台管理化。
ESD 防静电系统的组成主要包括多个关键部分。首先是防静电设备,如机器、台垫和离子风机。机器在生产过程中需要具备良好的静电防护设计,减少静电的产生和积累。台垫铺设在工作区域,能够有效防止静电在操作过程中的积聚。离子风机则通过释放正负离子,中和周围环境中的静电电荷。其次,人员配备的防静电手腕带也是重要组成部分。它能够将人体产生的静电及时传导出去,避免对电子元件造成损害。
三、ESD防静电监控系统流程图
![防静电监控系统流程图 防静电监控系统流程图](/core/extend/kindeditor/attached/image/20240705/20240705135631_62619.jpg)
防静电监控系统的原理基于静电的传导、中和和消散。防静电设备和手腕带通过导电材料将静电引导至接地端,从而消除静电的影响。离子风机则利用高压放电产生的正负离子与空气中的静电电荷相互作用,实现静电的中和。

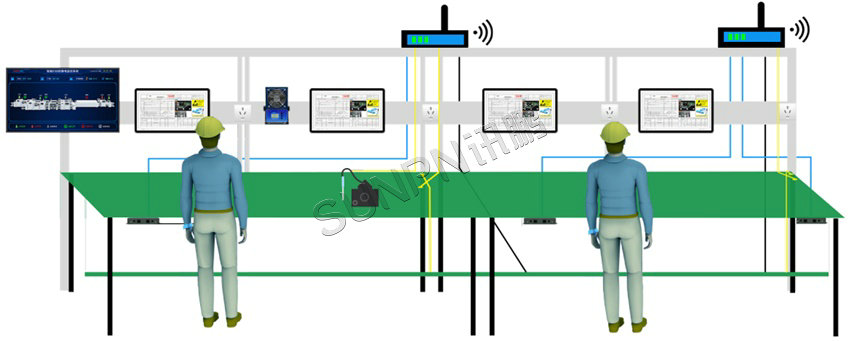

四、ESD防静电监控系统架构
![防静电系统架构 防静电系统架构](/core/extend/kindeditor/attached/image/20240705/20240705135855_99374.jpg)
防静电监控系统是一种先进的解决方案,由管理软件、现场显示屏以及自主研发的防静电监控仪共同构成。
五、ESD防静电监控系统相关硬件介绍
![人体静电仪 人体静电仪](/core/extend/kindeditor/attached/image/20240705/20240705135928_11678.jpg)
![设备静电仪 设备静电仪](/core/extend/kindeditor/attached/image/20240705/20240705140012_13595.jpg)
![静电闸机 静电闸机](/core/extend/kindeditor/attached/image/20240705/20240705140044_22682.jpg)
![离子风机 离子风机](/core/extend/kindeditor/attached/image/20240705/20240705140113_76645.jpg)
![环境传感器和看板 环境传感器和看板](/core/extend/kindeditor/attached/image/20240705/20240705140141_67975.jpg)
![数据采集终端 数据采集终端](/core/extend/kindeditor/attached/image/20240705/20240705140223_70988.jpg)

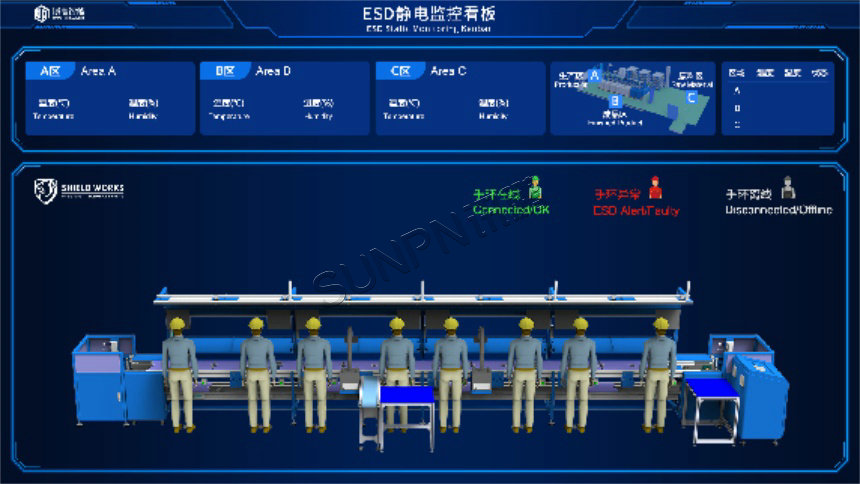

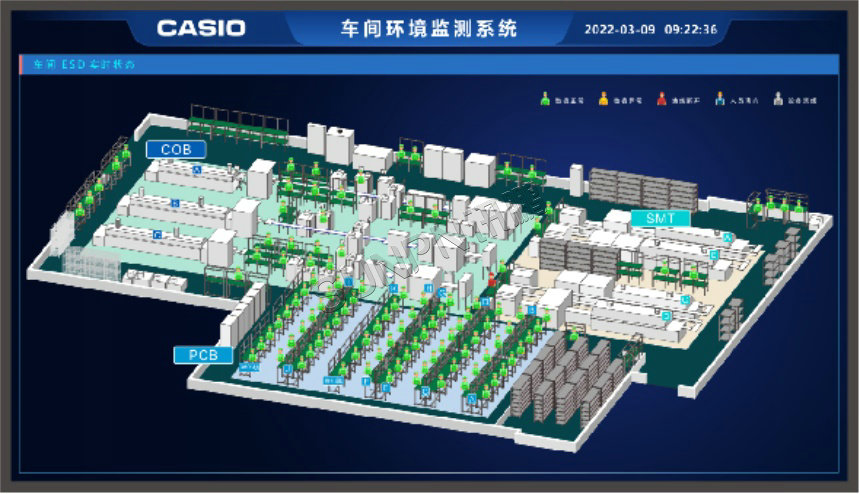

六、ESD防静电系统看板界面支持多种个性化定制
![ESD门禁智能看板 ESD门禁智能看板](/core/extend/kindeditor/attached/image/20240705/20240705140447_38191.jpg)
![ESD液晶显示看板 ESD液晶显示看板](/core/extend/kindeditor/attached/image/20240705/20240705140537_34673.jpg)
![ESD液晶显示看板 ESD液晶显示看板](/core/extend/kindeditor/attached/image/20240705/20240705140614_56011.jpg)
![防静电LED看板 防静电LED看板](/core/extend/kindeditor/attached/image/20240705/20240705140657_64964.jpg)
ESD 防静电系统的合理组成和科学原理是防范静电危害的基础,而静电监控系统解决方案则进一步提升了静电防护的及时性和有效性,为电子行业的稳定发展提供了有力保障。
七、ESD防静电监控系统部分应用案例展示
![ESD防静电系统案例 ESD防静电系统案例](/core/extend/kindeditor/attached/image/20240705/20240705140950_63814.jpg)
![ESD防静电系统案例 ESD防静电系统案例](/core/extend/kindeditor/attached/image/20240705/20240705141002_69120.jpg)
![ESD防静电系统案例 ESD防静电系统案例](/core/extend/kindeditor/attached/image/20240705/20240705141021_71413.jpg)
![ESD防静电系统案例 ESD防静电系统案例](/core/extend/kindeditor/attached/image/20240705/20240705141033_56227.jpg)
![ESD防静电闸机应用案例 ESD防静电闸机应用案例](/core/extend/kindeditor/attached/image/20240705/20240705141051_88614.jpg)
![ESD防静电离子风机案例 ESD防静电离子风机案例](/core/extend/kindeditor/attached/image/20240705/20240705141105_96758.jpg)
